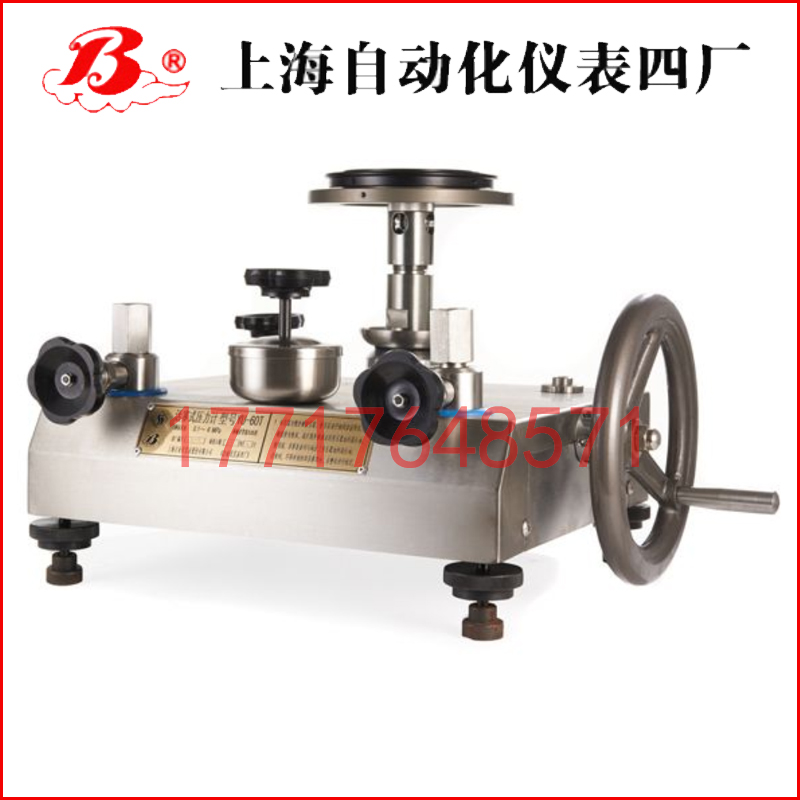

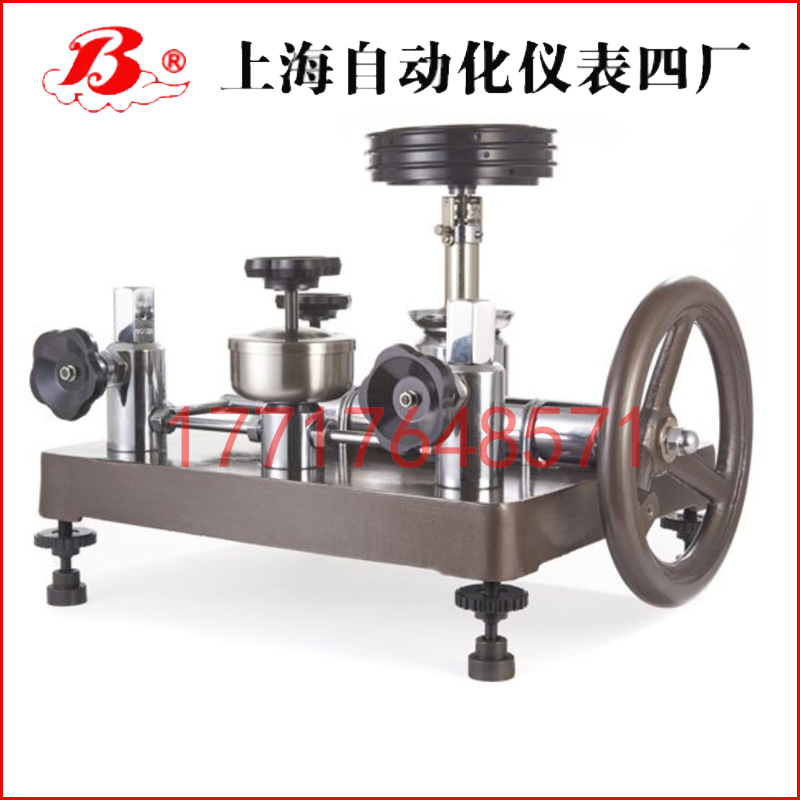

YU系列活塞壓力計概述

活塞式壓力計是一種壓力標準儀器，主要適用于校驗低于0.25級精度的精密壓力表，亦可用來校驗低一等級的活塞式壓力計，各種工業用壓力表或其他各類壓力測量儀器。壓力計適合在周圍溫度為20±5℃，相對濕度不大于80%的條件下工作。

活塞式壓力計準確度等級 ：
0.05 級
0.02 級
基本誤差限
壓力值在測量上限值的10%以下
為測量上限值10%的±0.05%
為測量上限值10%的±0.02%
 壓力值在測量上限會下的10～100%
 為實際測量值的
±0.05%
實際測量值的±0.02%

活塞式壓力計結構原理:

壓力計乃是應用靜壓平衡原理的計量儀器:即活塞本身和加在活塞上的專用砝碼重量(G)作用在活塞面積(S)上所產生的壓力(P)與液壓容器內所產生的壓力相平衡,來測定被校驗儀表的壓力大小：

                                               P=G/S

式中G=mg(m:法碼質量,g:重力加速度)產品出廠時g值用標準重力加速度來定。用戶使用時g值應按當?shù)刂亓铀俣葋矶ǎ从嬎阒敌拚来aG的重量。

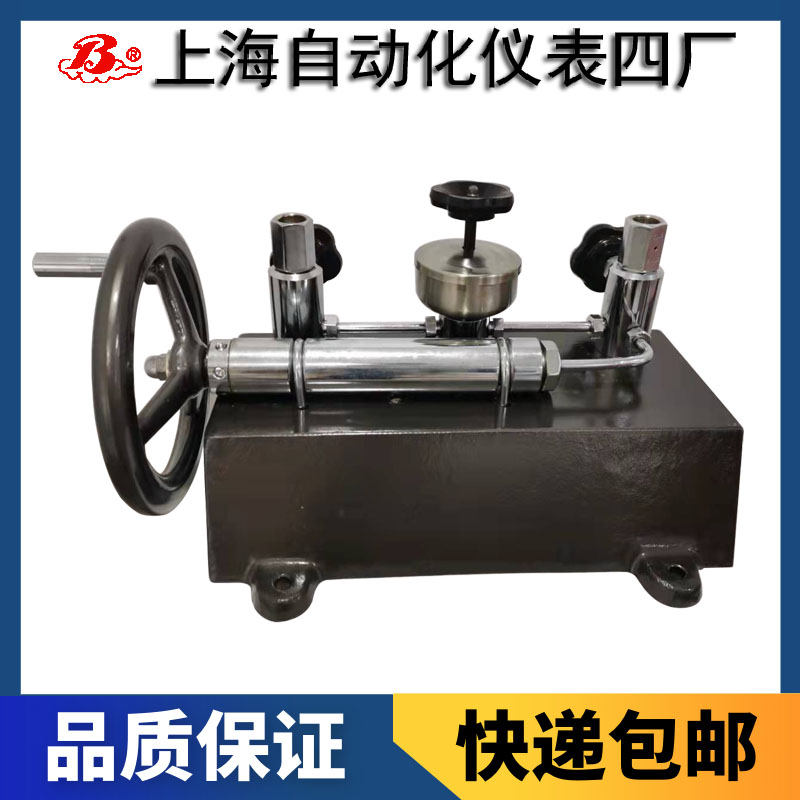

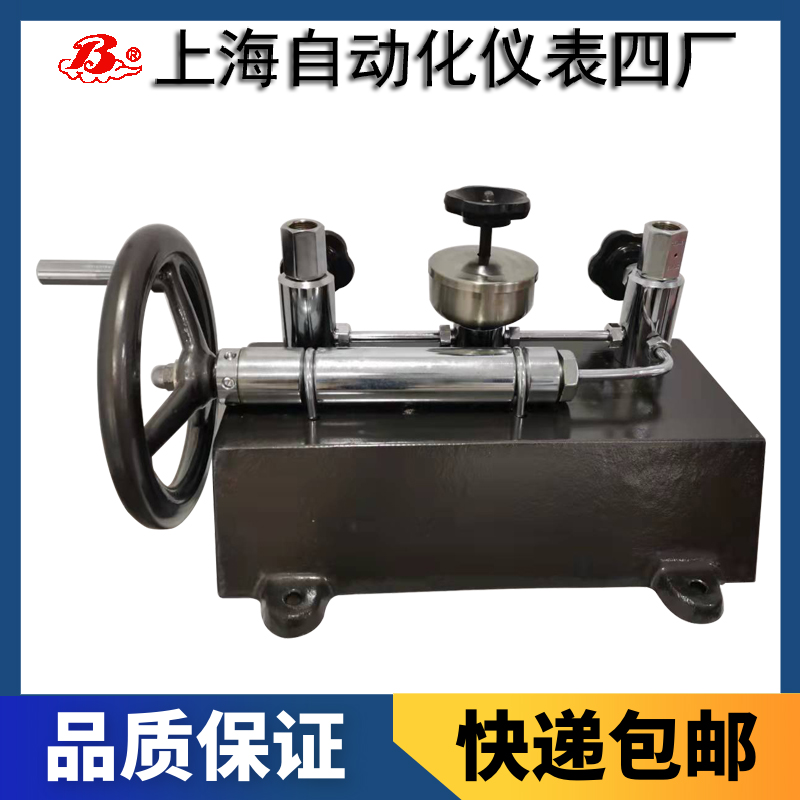

壓力計系由校驗泵(壓力發生系統)和活塞部分(壓力測量系統)兩部分組成。

校驗泵(壓力發生系統)包括手搖壓力泵(13)、油杯(1)、 進油閥(3)及兩個針形閥(2)、（15),在針形閥(15)上裝有聯接螺帽(8)，用以連接被校驗的壓力表。

活塞部分(壓力測量系統)用經過精密研磨后具有準確截面的活塞（5 )、活塞缸(4)及與活塞直接相連的承重底盤⑵、底盤上邊的磚碼(6)所組成。

校驗泵和活塞部分安裝在同一底座(14)上借導管(9)相連，中間裝有針形閥（2 )。整個壓力計由四個水平調節螺絲（11)支撐，并借以裝于底座上的水平泡(12)用以較準水平位置。

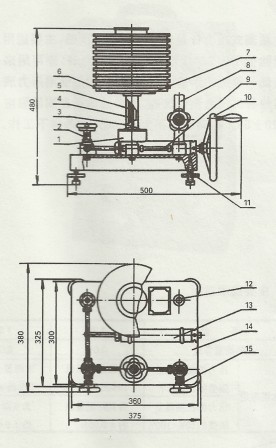

1.       油杯              9.導管

2.     針形閥            10.壓力泵手輪

3.  進油閥              11.水平調節螺絲

4.  活塞缸              12.水平泡

5.   活塞                13.手搖壓力栗

6.   砝碼                14.底板

7.   承重底盤          15.針形閥

8.   聯接螺帽
