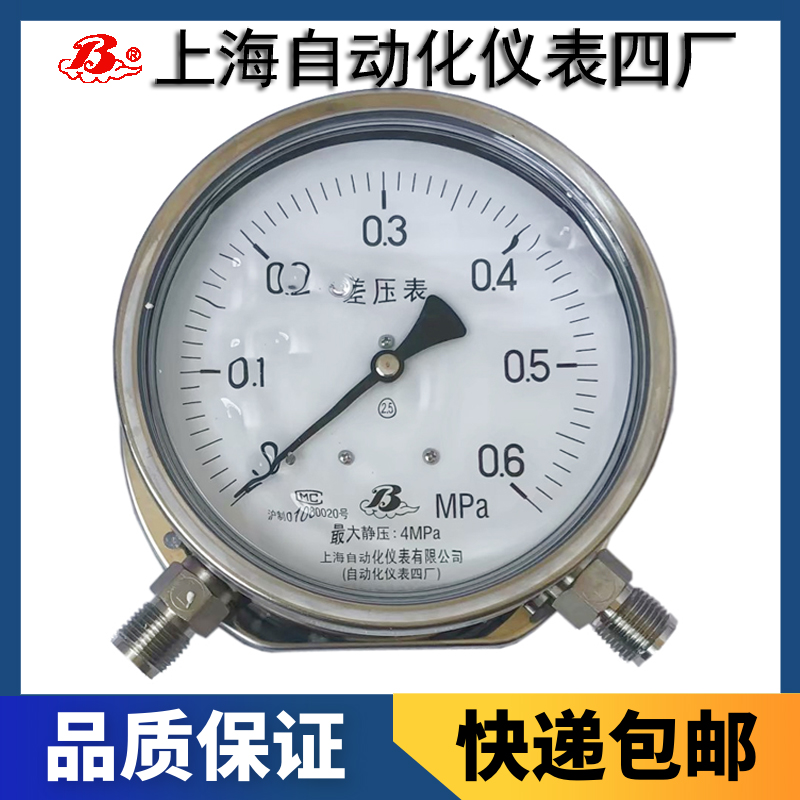

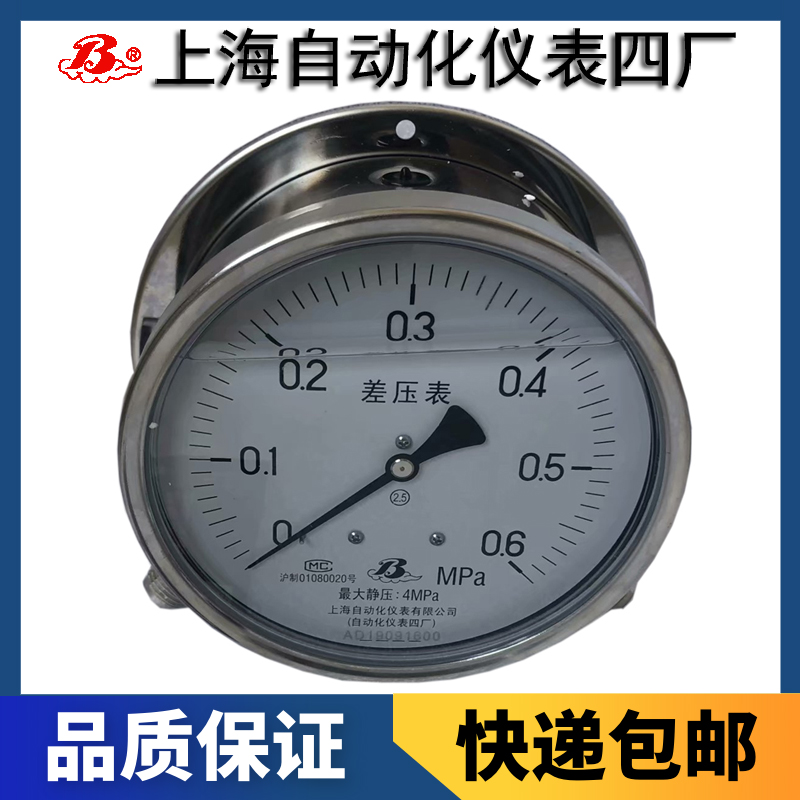

- 產品名稱：不銹鋼差壓表
- 產品型號：CYW系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 不銹鋼壓力表 > CYW系列不銹鋼差壓表 >
-
CYW系列不銹鋼差壓表概述：
CYW-100B/103B不銹鋼差壓表（以下簡稱儀表）適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質差壓、流量等參數。儀表結構全部采用不銹鋼制成，其中的測量系統（雙波紋管及連接部件）、具有較強的耐腐蝕及抗工作環境侵蝕影響。
CYW系列不銹鋼差壓表概述：
CYW-100B/103B不銹鋼差壓表（以下簡稱儀表）適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質差壓、流量等參數。儀表結構全部采用不銹鋼制成，其中的測量系統（雙波紋管及連接部件）、具有較強的耐腐蝕及抗工作環境侵蝕影響。
CYW系列不銹鋼差壓表主要技術指標
壓差的測量范圍、公稱工作壓力、準確度及接頭螺紋尺寸：
| 壓差的測量范圍 | 公稱工作壓力 | 準確度 | 接頭螺紋尺寸 | ||
0～25 0～40 0～60 0～100 | KPa | 160 250 400 600 | KPa | 2.5 | M20×1.5 G1/2”或NPT1/2” 訂制 |
0～0.16 0～0.25 0～0.40 0～0.60 0～1 0～1.6 | MPa | 1 1.6 2.5 4 5 6 | MPa | ||
不銹鋼差壓力表導壓系統及外殼材質：
| 零件名稱 | 材料牌號（代號） |
| 接頭、導管 | OCr17Ni12Mo2(316) |
| 波紋管、 | OCr17Ni14Mo2(316)；316L |
| 表殼、表蓋、表環 | OCr18Ni9 (304) |

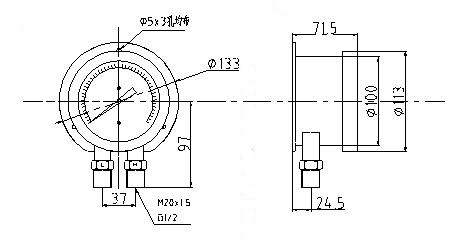

不銹鋼差壓力表外型及安裝尺寸：
使用環境溫度：-40℃~70℃
抗工作環境振動：V.H.3級
儀表外殼防護等級：IP54

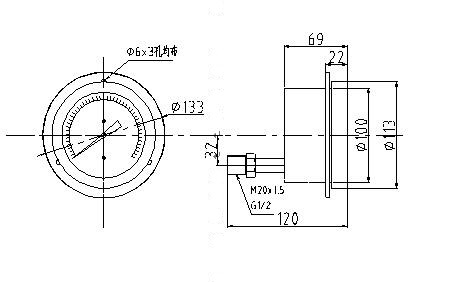

不銹鋼差壓力表外形尺寸
不銹鋼差壓力表 使用須知：
1.儀表應垂直安裝于與測量點保持統一水平的位置上，否則須酌情計入由
液位差引起的附加誤差。
2.儀表接頭上標有“H”的為高壓端，標有“L”的為低壓端。
3.儀表在測量差壓時，其差壓值可使用到標度范圍上限值的75%以內，系統的***大靜壓值應不超過儀表規定的***大靜壓值。
4.按圖4所示，安裝時應在儀表的高、低壓輸入口前設置平衡（安全）閥（閥1），并應處于開啟位置，待閥2、閥3全部開啟后再將平衡閥關閉。
5.儀表在使用前應仔細核實被測介質對其產生的侵蝕程度，以免使波紋管導致早期腐蝕損壞。
6.儀表在定期維修時，如須***開啟表蓋時，宜借助專用工具進行。
7.儀表在受溫度變化而引起示值誤差增大并直接影響測量的準確性時，可剪去表殼上的
護塞凸臺。
不銹鋼差壓力表訂貨需知：
用戶在訂購儀表時須注明：
1.型號及名稱、差壓范圍、***大靜壓、計量單位、準確度等級：
2.接頭和波紋管材質：
3.接頭螺紋尺寸：M20×1.5或訂制：
4.對有特殊要求，如表殼內充液體或其它要求時可協商解決。
5.配三閥組（圖4中閥1、2、3）。
