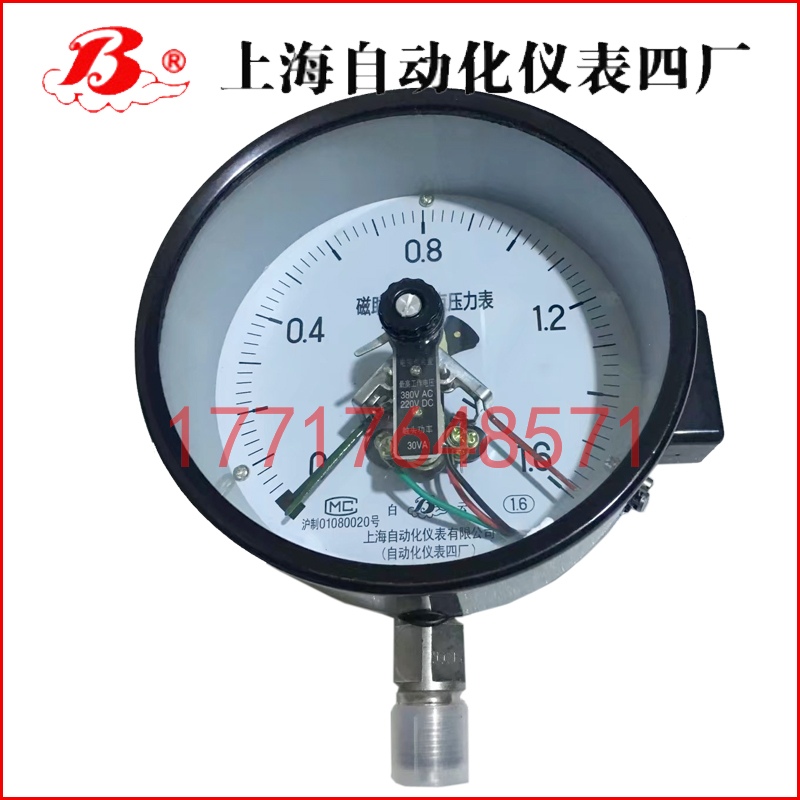

- 產品名稱：電接點壓力表
- 產品型號：YXC-63B-F
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：上海上海自動化儀表營銷中心
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 電接點壓力表 > YXC系列磁助電接點壓力表 >
-
磁助電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，以表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的
YXC-63B-F電接點壓力表結構原理
儀表由測量系統、指示裝置、磁動電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。
儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形-位移，借助接桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指示指針（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
YXC-63B-F電接點壓力表型號標示
| Y | X | C | 規格 | 內容 | |||||
儀 表 類 別 ： 壓 力 儀 表 | 控 制 方 式 ： 緩 行 接 點 位 式 開 關 | 接 點 裝 置 接 點 形 式 : 磁 助 作 用 式 | A | 適用于氨及其混合物 | |||||
| G | 帶有隔離裝置 | ||||||||
| - | |||||||||
| 儀 表 公 稱 直 徑 及 型 式 | 100、150分別表示直徑為100、150mm的徑向式 | ||||||||
| 102表示直徑為100mm的徑向后邊式 | |||||||||
| 103、153分別表示直徑為100、150mm的軸向嵌裝式 | |||||||||
| B | |||||||||
| - | |||||||||
| 其它功能 | F-耐蝕；Z-抗振；FZ-耐蝕抗振 | ||||||||
| Y | X | C | □ | - | □ | B | - | □ | |
YXC-63B-F電接點壓力表使用環境條件
| 類型 | 工作溫度范圍 | 相對濕度 | 抗工作振動性能 | |
| 介質 | 周圍環境 | |||
| 普通型、專用型 | -40～70℃ | 不大于85% | V.H.3級 | |
| 耐蝕型 | -25～55℃ | 不大于90% | V.H.3級 | |
| 抗振型、耐蝕抗振型 | V.H.4級 | |||
| 隔離式普通型 | 150℃以下 | -40～70℃ | V.H.3級 | |
| 隔離式耐蝕型 | -40～70℃ | |||
| 隔離式其它型 | 150℃以下 | -25～55℃ | V.H.4級 | |
