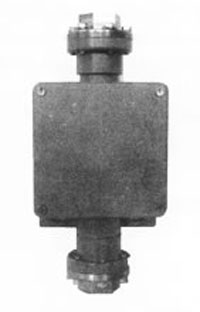

D530/7DD、D530/7DDK差壓控制器

控制器采用波紋管式的傳感器。可用于腐蝕性的氣體和液體介質。控制器的設定值可調，調節范圍0.02－3 Mpa，其工作壓力范圍0.05－6.3 Mpa。

□主要技術性能

	普通型	防爆型
工作粘度	＜1×10－3m2/s	＜1×10－3m2/s
開關元件	微動開關	微動開關
防爆等級	―	ExdeⅡCT5合格證編號GYB0517X
外殼防護等級	IP65(符合DIN40050，與GB4208中IP65相當)	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－5～40℃	－5～40℃
介質溫度	0～120℃	0～95℃
安裝位置		拉力接口垂直向下
抗振性能	D530/7DD：40 m/ s2 D530/7DDK：20 m/ s2	Max:20m/s2
重復性誤差	≤1%	≤1%
觸點容量	AC220V 6A（阻性）	DC 250V 0.25A（阻性）60 Wmax AC 250V 5A(阻性)1250VAmax



特點：可用于腐蝕性的介質



□規格

·D530/7DD切換差不可調



設定值調節范圍MPA	切換差不大于		工作 壓力范圍*MPA	*大允許壓力*MPA	開關切換次數次/分	壓力傳感器材料		接口內螺紋	訂貨目錄編號
	設定值范圍下限MPA	設定值范圍上限MPA				外殼	波紋 管		普通型	防爆型
0.02-1 0.02-0.16 0.025-0.25 0.03-0.4	0.025 0.025 0.03 0.03	0.04 0.04 0.05 0.06	0.05 到1.6	2	10	1Cr 18Ni9Ti	00Cr17Ni 14M02(316L)	G1/2"	0819111 0819211 0819311 0819411	0859181 0859281 0859381 0859481
0.05-0.6 0.05-1 0.05-1.6	0.06 0.07 0.08	0.1 0.12 0.14	0.1到 2.5	3					0819511 0819611 0819711	0859581 0859681 0859781
0.1-3	0.08	0.2	0.4到6.3	7					0819715	0859785



·D530/7DDK切換差不可調（小切換差，無防爆型）



設定值調節范圍MPA	切換差不大于		工作 壓力范圍*MPA	*大允許壓力*MPA	開關切換次數次/分	壓力傳感器材料		接口內螺紋	訂貨目錄編號
	設定值范圍下限MPA	設定值范圍上限MPA				外殼	波紋 管
0.02-1 0.02-0.16 0.025-0.25 0.03-0.4	0.01 0.01 0.012 0.012	0.02 0.02 0.025 0.03	0.05 到1.6	2	10	1Cr 18Ni9Ti	00Cr17Ni 14M02(316L)	G1/2"	0819113 0819213 0819313 0819413
0.05-0.6 0.05-1 0.05-1.6	0.025 0.03 0.04	0.05 0.06 0.06	0.1到 2.5	3					0819513 0819613 0819713
0.1-3	0.05	0.15	0.4到6.3	7					0819813
