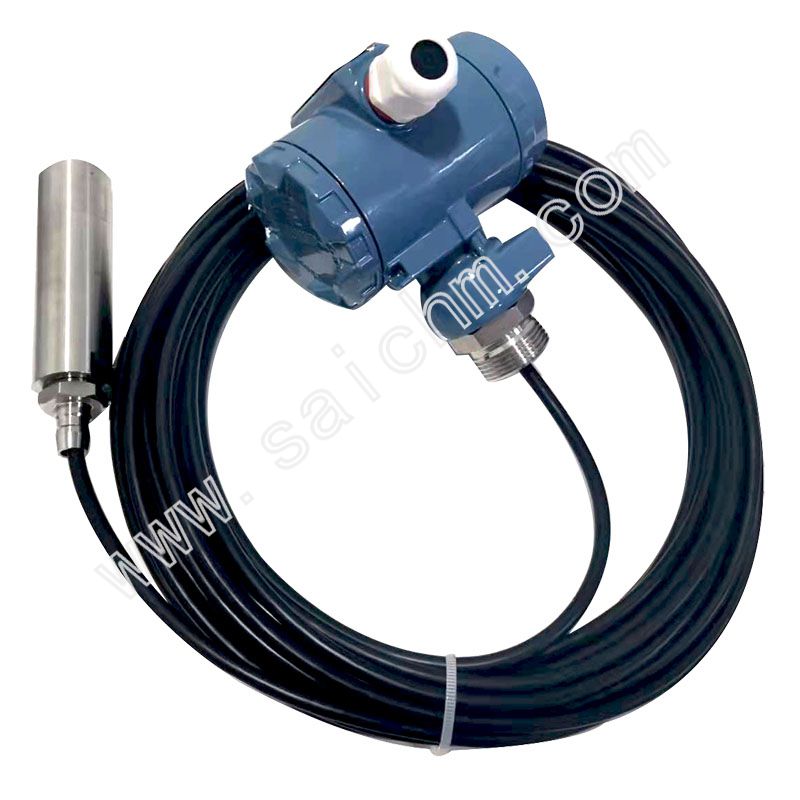

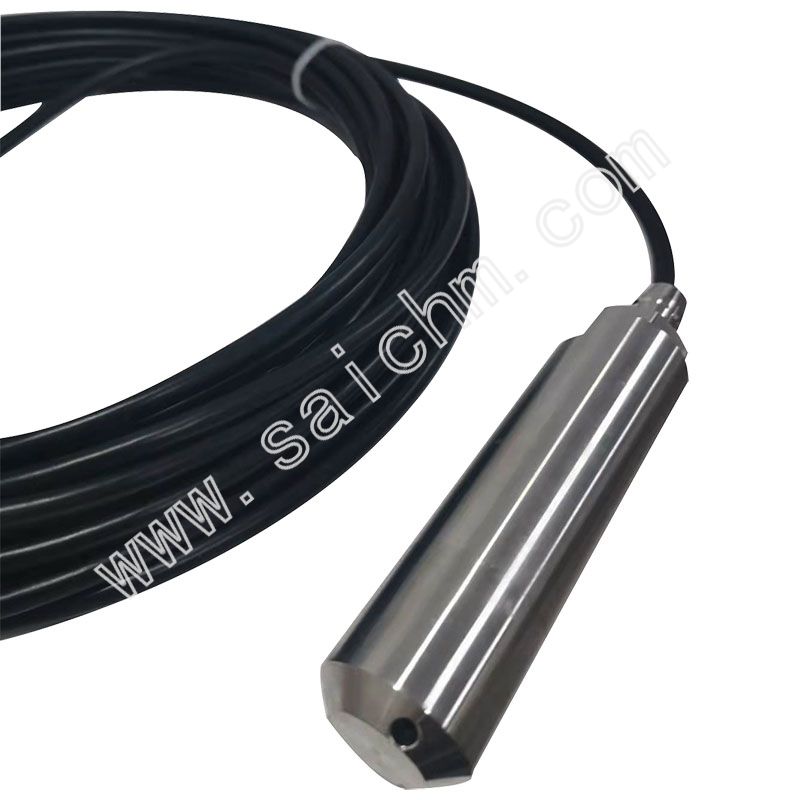

- 產品名稱：靜壓式液位變送器
- 產品型號：YB系列
- 產品銘牌：LY
- 生產廠商：上海連儀儀器儀表廠
- 銷售單位：連儀
- 所屬類別：產品中心 > 物位儀表 > 液位變送器 >
-
YB系列靜壓式液位變送器概述選用進口擴散硅壓力芯片制成，當外界液位發生變化時，壓力作用在不銹鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經過溫壓的補償技術、信號處理技術、轉換成標準的電流信號。該電流信號的變化正比于液位的變化。YB系列靜壓式液位變送器特點1）使用被測介質***，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。2）高準確度、高穩定性、選用進口
YB系列靜壓式液位變送器概述
選用進口擴散硅壓力芯片制成，當外界液位發生變化時，壓力作用在不銹鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經過溫壓的補償技術、信號處理技術、轉換成標準的電流信號。該電流信號的變化正比于液位的變化。
YB系列靜壓式液位變送器特點
1）使用被測介質***，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。
2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。
3）體積小、重量輕、安裝、調試、使用方便
4）不銹鋼全封閉外殼，防水好。
5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
YB系列靜壓式液位變送器技術指標
測量范圍 | 0.5-100m | 通電電纜材料 | 聚氯乙烯PVC |
精 度 | 0.5級 | 供電電壓 | 12-36VDC |
負載電阻 | ≤750Ω | 輸出信號 | 4-20mA |
使用環境溫度 | 0-70℃ | 長期穩定性 | 0.3％F.S/年 |
外殼保護等級 | IP65 | 溫度漂移 | 0.3％F.S℃ |
外殼材料 | 鋁合金 | 絕緣電阻 | ＞20MΩ |
直 徑 | 34mm |
YB系列靜壓式液位變送器工作原理
當被測介質（液體）的壓力作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，***經V/A電壓電流轉換成與被測介質（液體）的液位壓力成線性對應關系的4-20mA標準電流輸出信號。
YB系列靜壓式液位變送器型號選擇（選型服務電話0550-7316500）
液 位 變 送 器 選 型 舉 例 | |||||||
YB 1 1 B 1 N 1 | |||||||
現場指示形式 | 1 | 現場無指示 | |||||
2 | 100％等分刻度指示 | ||||||

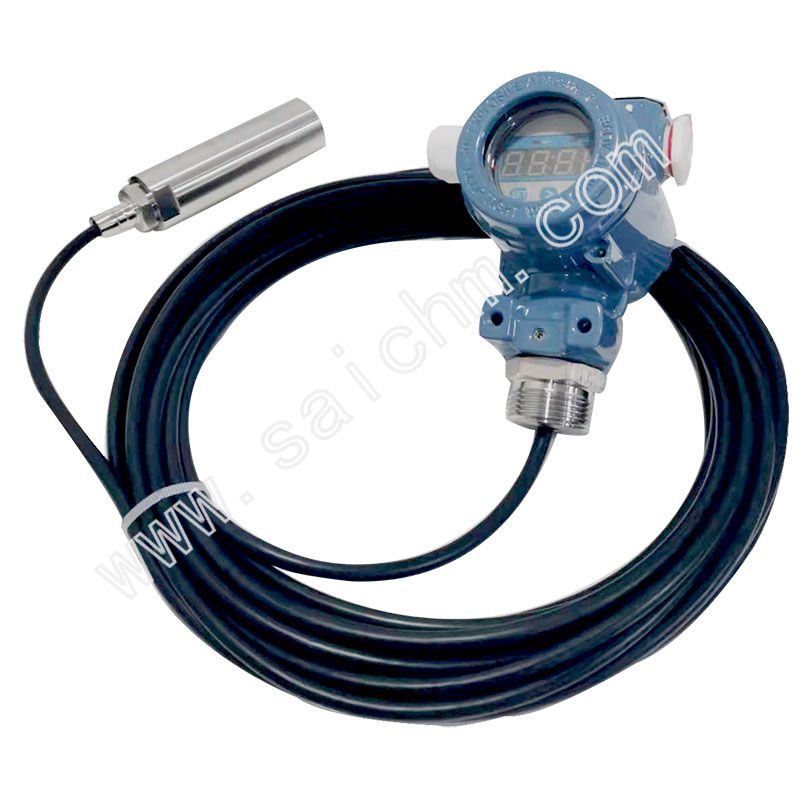

3 | 液晶顯示 | ||||||
測 量 范 圍 | 1 | 0-1m | |||||
2 | 0-5m | ||||||
3 | 0-10m | ||||||
4 | 0-20m | ||||||
5 | 0-35m | ||||||
6 | 0-70m | ||||||
7 | 0-210m | ||||||
精 度 等 級 | B | 0.25％F.S | |||||
C | 0. 5％F.S | ||||||
傳 感 器 結 構 | 1 | 節流型 | |||||
2 | 防阻塞型 | ||||||
防 爆 方 式 | N | 普通不防爆 | |||||
I | 本安防爆 | ||||||
結 構 形 式 | 1 | 投入式 | |||||
2 | 直桿式 | ||||||
3 | 螺紋式 | ||||||
4 | 法蘭式 | ||||||
5 | 防腐式 | ||||||
