UHZ-57/A頂裝式磁性液位計

一、概述

      UHZ-57/A頂裝式磁性液位計是安裝在儲罐頂部，特別適合地下槽罐和易燃、易爆和毒性介質以及粘度系數較高的液位檢測，準確可靠。該液位計指示清晰，觀察方便，適合介質粘度系數較高的場合測量液位。

二、工作原理

      磁性液位計利用浮力和磁性耦合的基本原理，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永磁鋼通過磁耦合驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，面板中的紅白界位處為容器內介質液位的實際高度，從而實現液位的測量。

 三、頂裝式安裝、使用和維護

1.頂裝式液位計護導管和主導管安裝須***保持垂直。

2.頂桿安裝時須***挺直裝入。

3.頂桿與浮子連接須左右擺動靈活。

4.面板可允許上下移動來校正零位。

5.安裝完畢，需對翻柱用所附校正磁鋼進行零位校正。

6.磁性液位計主導管周圍50 mm笵圍內不允許有導磁物質，否則要直接影響磁性液位計正常工作。

 四、技術參數

1.測量精度：±10mm(翻柱)

2.測量范圍：300mm~600mm

3.介質密度：≥0.45g/cm3

4.介質溫度：≤0.04Pa.s(介質工作溫度下)

5.工作溫度：-20℃<t≤+350℃

6.工作壓力：1.0,1.6,2.5,4.0MPa

7.連接法蘭尺寸：DN80,DN100,DN150

8.出廠法蘭標準：HG20592~20635~2009

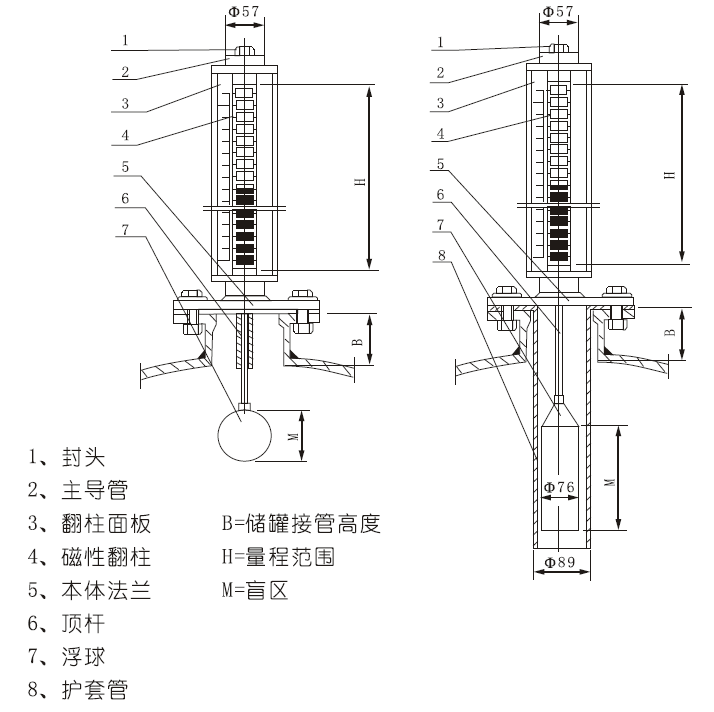

五、結構示意圖
