超聲波液位計全系列

一、概述

    超聲波液位計也稱超聲波物位計、超聲波水位計、超聲波料位計。是一種優良的非接觸的界面測量設備。超聲波液位計安裝于容器上部，在電子單元的控制下，探頭向被測物體發射一束束脈沖信號，聲波被物體表面反射，反射回波由探頭接收并轉為電信號。

 超聲波適合石油、化工、自來水、污水處理、水利水電、鋼鐵、煤礦、電力、交通以及食品加工等行業。它安裝操作簡便，適用性廣，性價比高，是一款物美價廉的物位、液位測量設備。超聲波各種量程均可定制（普通、防腐、防爆）。

二、主要技術參數

1、量程：4m、7m、10m、15m、20m、25m（可按需定制）

2、電源：24VDC或220VAC

3、輸出：4-20mA、232、485、HART協議（任選一種）、開關量（選配）

4、精度：0.25~0.5%

5、接線：二線制或三線制或四線制

6、環境溫度：-30~50℃（高溫可到90℃，訂貨前請說明）

7、安裝尺寸：φ68~70mm（默認螺紋G2）

8、防護等級：IP65、IP67、IP68

三、換能器安裝注意事項

1、換能器發射面到低液位的距離，就小于選購儀表的量程；

2、換能器發射面到高液位的距離，應大于選取購儀表的盲區；

3、換能器的發射面應該與液體表面保持平行，見圖3-1；

4、換能器的安裝應盡量避開其正下方有遮擋物或泡沫的位置，見圖3-2、圖3-3；

5、換能器的安裝應盡量避開其正下方是進、出料口等液面有劇烈波動的位置，見圖3-3。

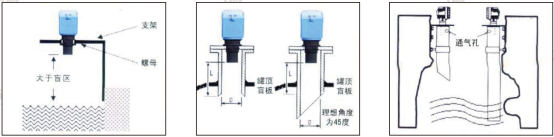

四、安裝指導

1、安裝探頭時，探頭面液位的距離要超過盲區，探頭端面應伸入罐內。（加延伸管例外）

2、注意安裝角度，探頭應與液位垂直。

3、避開加料扇區。

4、不可在一個罐內同時安裝兩個超聲波儀表。

5、不能貼壁安裝，應保持一定距離0.3-0.8m（具體視量程）。

[延伸管安裝]

1、若被測液高點位位于盲區范圍內，探頭須安裝在延伸管上。

2、延伸管直徑、長度有要求。詳見下圖。

3、延伸管內避免形成冷凝和粘結。

4、延伸管內表面盡可能光滑（無焊接和接縫）。

5、延伸管管口須光滑。有45度的倒角為理想。

[波導管安裝]

若現場存在強烈的回波干擾（如在狹窄豎井、無法規避的臺階等），推薦使用直徑100mm-300mm的超聲波導波管（如PE或PVC的污水管）。波導管內表面盡可能光滑無焊接,頂部有通氣孔。管口有45度的倒角為理想。確保導波管不被弄臟,如果有必要,定期清理導波管。
